Мансардная крыша частного дома. Фото и описание конструкций

Мансардный тип крыши – отличный вариант выгодно увеличить полезную площадь частного дома. Габариты дополнительного помещения и будут определять форму и вид мансардной крыши. Геометрические формы такой крыши могут иметь различную конфигурацию, а сама кровля может накрывать все здание или его небольшую часть.

Существует несколько разновидностей мансардных крыш:

Своеобразно выглядят мансардные крыши в односкатном варианте. Такие конструкции достаточно просты в сооружении по причине отсутствия конька и сложностей, которые влечет за собой его обустройство. Чердачное помещение образуется за счет различной высоты стен, на которые опираются балки конструкции. Мансардный этаж под такой крышей получается довольно миниатюрным.

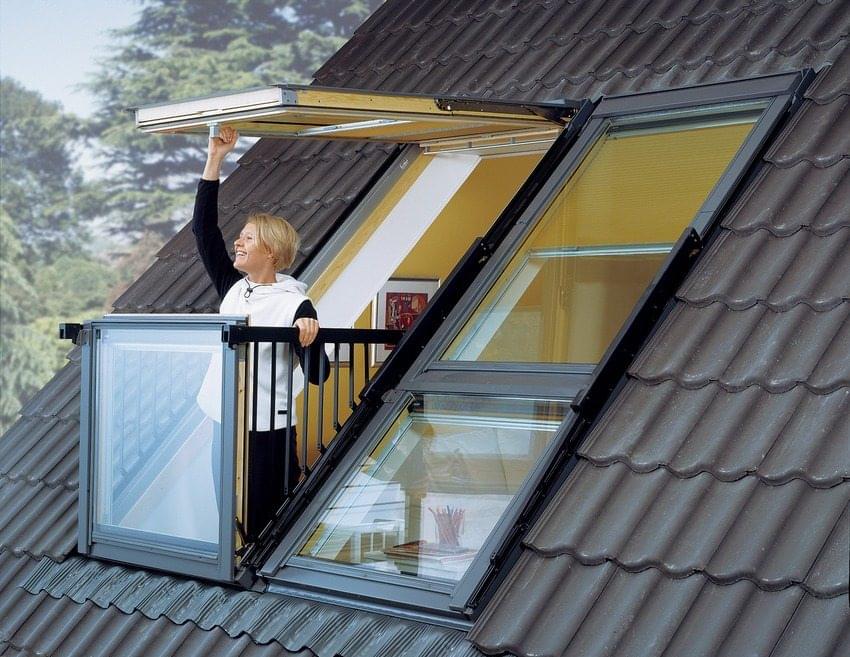

Этот тип кровли сооружается на базе двускатной модели. Стены мансардного помещения в данном варианте будут иметь идентичную ширину и высоту. Такая форма обеспечивает возможность установки в помещении полноценных оконных конструкций и дверей, ведущих на балкон или террасу.

Такие крыши получаются в результате вальмового размещения скатов. Следует учитывать, что помещение под несимметричной крышей будет иметь небольшую площадь. Очертания противоположных стен такого помещения будут такими: две в форме треугольника, две в форме трапеции.

Помещение под такой крышей может иметь специфическую конфигурацию: круглую, коническую или пирамидальную. В связи с этим в стены таких мансард очень сложно вписать окна или двери. Оконные конструкции такой формы необходимо будет делать на заказ по специальному проекту, что станет причиной значительного удорожания строительства.

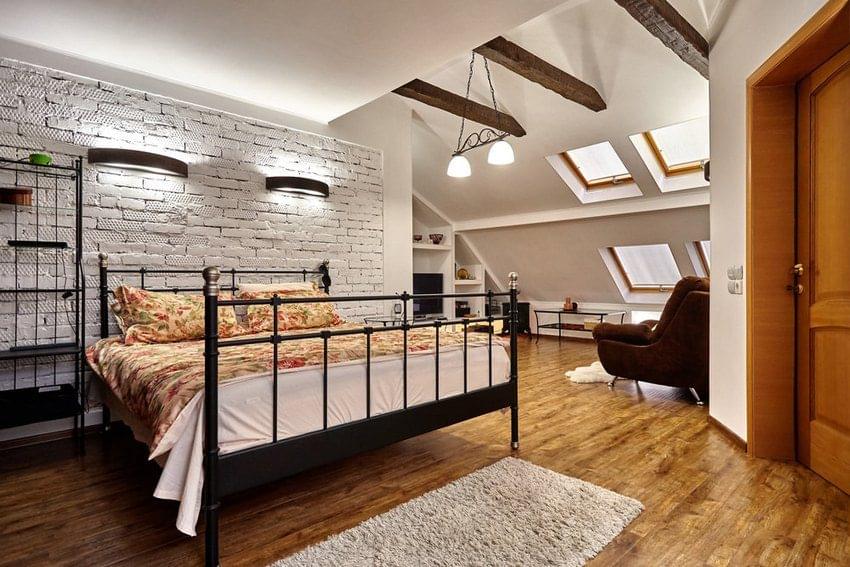

Если вы хотите максимально использовать пространство под крышей, правильным будет выбор ломаной кровли. В этом случае можно существенно сократить так называемые мертвые зоны, площадь которых невозможно использовать как полезную. Благодаря наружным изломам граней можно расширить мансардное помещение, в то время как выбор прямой крыши ограничивает рациональное использование пространства под ней.

Отличает ломаные конструкции крыш небольшая высота стен комнат, получившихся под ними. Установка такой крыши оправдана, когда мансарда надстраивается на уже возведенное здание. В этом случае не придется беспокоиться о дополнительной нагрузке на фундамент, проект которого изначально не предполагал наличие дополнительного жилого этажа.

Популярной считается крыша, в основе конструкции которой лежат треугольные фигуры: верхняя и нижняя. Схема конструкции верхних треугольников предполагает как висячую, так и наслонную стропильную систему, а нижних – лишь наслонную. В основе верхних скатов лежат равнобедренные треугольники, а нижние имеют в основании два прямоугольных треугольника.

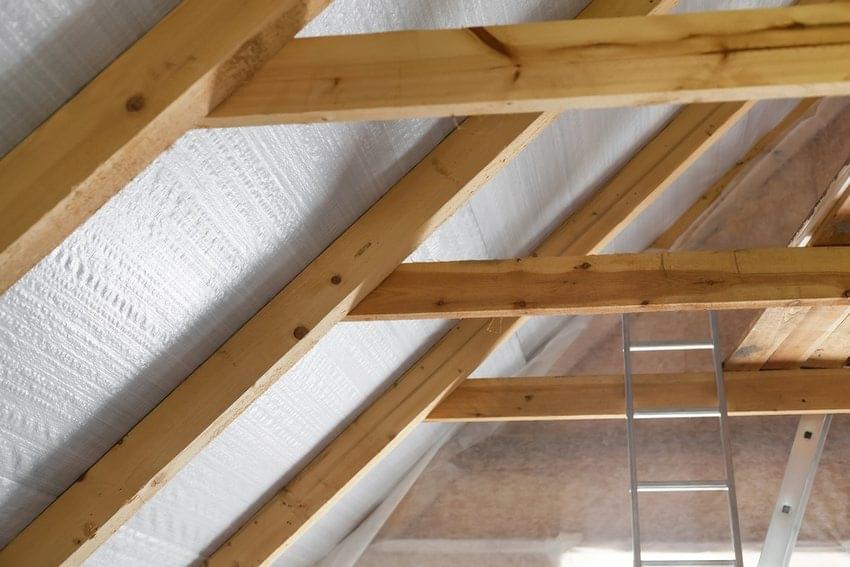

Конструкция той или иной мансардной крыши зависит от нагрузки, которой будет подвергаться кровля сверху и снизу. Не следует забывать, что теплые потоки воздуха подымаются и оседают в виде конденсата на внутреннюю поверхность кровли. Поэтому технология возведения мансардных крыш частных домов должна обязательно учитывать качественную тепло-, паро- и гидроизоляцию.

Чтобы нахождение в мансарде было комфортным, необходимо использовать такой теплоизоляционный материал, который будет способствовать этому независимо от времени года. Если кровельный пирог выполнен с соблюдением всех технологических правил, микроклимат в помещении будет нормальным.

Сделать правильный выбор теплоизоляционных материалов поможет знание их основных характеристик, к которым относятся:

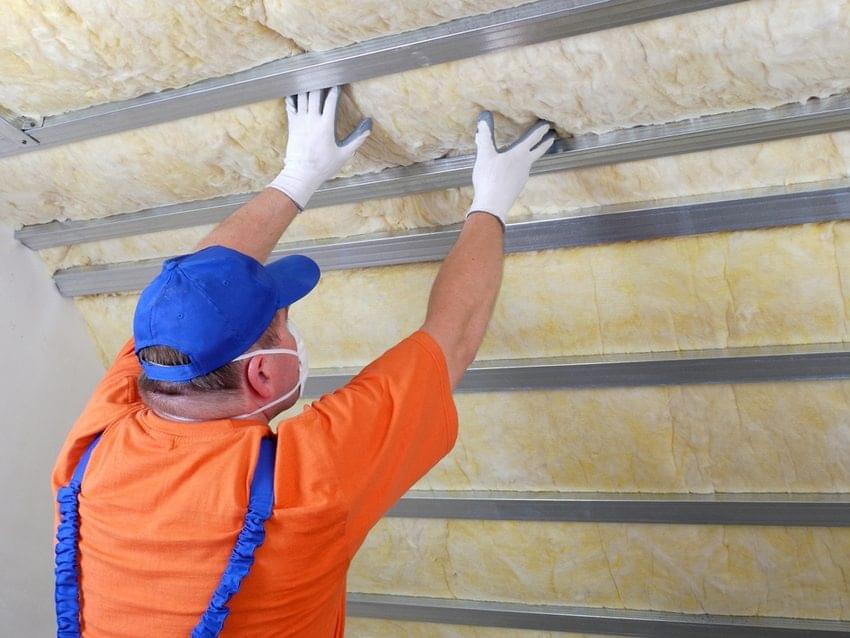

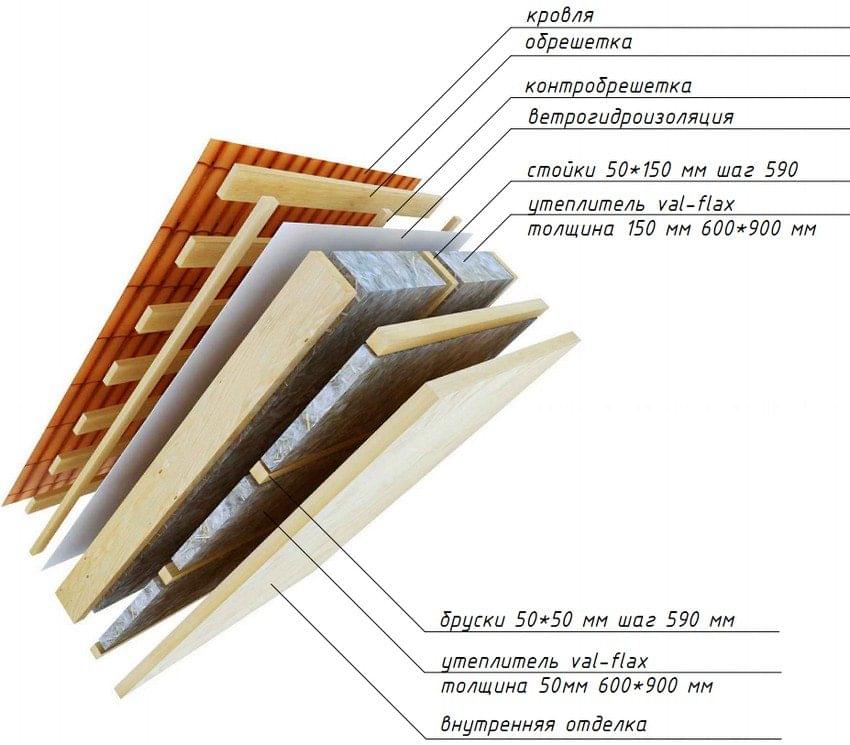

Технология устройства теплоизоляции в мансарде аналогична утеплению обычных кровель, однако, в силу некоторых критериев, к ней предъявляются повышенные требования. Роль стен в мансардных комнатах выполняют скаты и фронтоны, благодаря чему они перегреваются летом и быстро охлаждаются в холодный сезон. Поэтому последовательность слоев пирога должна строго соблюдаться:

Применяя утеплитель, следует обратить внимание на его теплопроводность (способность удерживать и пропускать тепло). Чем меньше показатель теплопроводности, тем качественнее материал будет сохранять тепло в помещении, предохраняя его от охлаждения. Мансардные крыши более подвержены потере тепла в зимнее время, так как потоки тепла идут вверх, подступая к кровельному покрытию.

Зимой наблюдается такой процесс: снег, покрывающий поверхность крыши, выполняет функцию своего рода теплоизолятора. Если теплопотеря большая, снег на крыше начинает таять, превращаясь в плотную корку льда, которая не задерживает тепло и создает дополнительную нагрузку на кровлю. Правильно уложенная теплоизоляция не допустит таяния снега и образования льда.

В сильную жару помещение мансарды сильно нагревается. Во избежание этого устраивают термоизоляцию с внутренней стороны. Количество слоев для внутренней защиты зависит от свойств материала. Для этих целей обычно используют: пенополиуретан, минеральную вату, экструдированный полистирол, шлаковую вату, стекловату, вспененное стекло. Из натуральных утеплителей применят солому, шлак, древесную стружку, камышовые панели.
